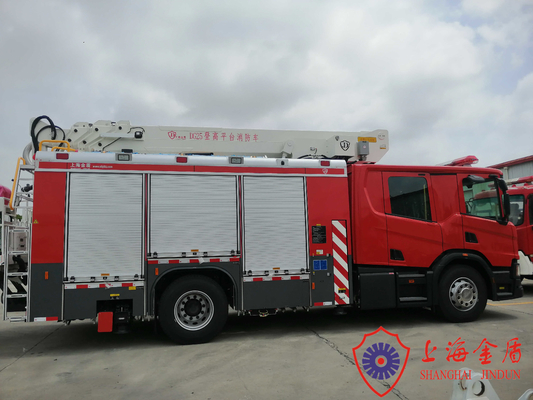

DG25 এরিয়াল ল্যাডার ফায়ার ট্রাক SCANIA ফায়ার ট্রাক, 4x2 ড্রাইভ ব্যবহার করে।6 ক্রু আসন সহ দুই সারি ক্যাব।এটি HG70 উচ্চ শক্তি ইস্পাত তৈরি বুম এবং আমদানি করা ফায়ার ফাইটিং পাম্প এবং ফায়ার মনিটর দিয়ে সজ্জিত।বুমের প্রবাহ হার 60L/s, 60 মিটারের বেশি ফাইটিং ফাইটিং স্প্রে পরিসীমা।গাড়িটি প্রধানত অগ্নিনির্বাপণ এবং উচ্চ ভবন এবং কারখানাগুলির জন্য অগ্নি উদ্ধারের জন্য ব্যবহৃত হত।
প্রধান পরামিতি এবং কনফিগারেশন
1, যানবাহন
1.1 মাত্রা: 9700x2480x3650 মিমি
1.2 সম্পূর্ণ লোড অনুমোদিত মোট ভর: 18000 কেজি
1.3 মোট ওজন: 16800 কেজি
1.4 যাত্রীর সংখ্যা (চালক সহ): 6 জন
1.5 সর্বোচ্চ শক্তি: 213/290 kw/hp
2, চ্যাসিস
2.1 প্রস্তুতকারক: Scania
2.2 ড্রাইভ ফর্ম: 4X2
2.3 ক্যাব: ডবল সারি ক্যাব
2.4 হুইলবেস: 4425 মিমি
2.5 চ্যাসিস নেট ওজন: 5818 কেজি
2.6 সর্বাধিক অনুমোদিত লোড: 12185 কেজি
3. ইঞ্জিন
ইঞ্জিন | ইলেকট্রনিকভাবে নিয়ন্ত্রিত সাধারণ রেল ইনজেকশন সহ 6 সিলিন্ডার স্ট্রেইট লাইন টার্বোচার্জড ডিজেল ইঞ্জিন | |
মডেল | MAN D0836LFLAL | |
সর্বোচ্চক্ষমতা | 213Kw/ 2300r/মিনিট | |
সর্বোচ্চটর্ক | 1150N.M/1200~1750rpm | |
গিয়ারবক্স | ZF/9S-1310 OD | |
পিটিও দ্বিতীয় পিটিও |
ZF 109/10b ZF NL/4C |
4. বুম
বুম | বুম ফ্রেম প্রধান বুম + চারটি সেকশন টেলিস্কোপিক বুম + একটি ছোট বুমের সমন্বয়ে গঠিত, HG70 উচ্চ শক্তির ইস্পাত ঢালাই ব্যবহার করে | |
সম্মিলিত বুম কাজ কোণ | -10° -80° | |
টেলিস্কোপিক বুম কাজ কোণ | 0°~30° | |
ছোট বুম কাজ কোণ | 0°~90° | |
বুম ঘূর্ণন কোণ | 360° একটানা |
5. পাম্প
পাম্প | রেট প্রবাহ | 60L/s@1.03Mpa |
বুম অপারেশন সময় | ≤120 | |
আউটরিগার অপারেশন সময় | ≤30s | |
হাইড্রোলিক সিস্টেম চাপ | 21MPa | |
সর্বোচ্চবায়ু গতি | 12.5 মি/সেকেন্ড | |
আউটরিগার স্প্যান | 4200/4900~5130mm |
6.ফায়ার মনিটর
মডেল | সাইক্লোন 35 রিমোট কন্ট্রোল ফায়ার মনিটর |
প্রস্তুতকারক | US TFT |
প্রবাহ | 3000L/মিনিট |
চাপ | ≤0.7MPa |
পরিসর | জল≥60 মি |
পিচিং কোণ | -45°~ +90° |
স্তর কোণ | ±185° |
7. সরঞ্জাম এবং খুচরা যন্ত্রাংশ
না | নাম এবং মডেল | ইউনিট | পরিমাণ | মন্তব্য |
1 | o রিং 14×2.65G | পিসি | 6 | GB/T3452.1-1992 |
2 | রিং 11.2×2.65G | পিসি | 4 | GB/T3452.1 |
3 | রিং 22.4×2.65G | পিসি | 4 | GB/T3452.1 |
4 | রিং 71×3.55G | পিসি | 1 | GB/T3452.1 |
5 | রিং 118×5.3G | পিসি | 1 | GB/T3452.1 |
6 | রিং 150×3.55G | পিসি | 1 | GB/T3452.1 |
7 | রিং 140×5.3G | পিসি | 3 | GB/T3452.1 |
8 | রিং 128×5.3G | পিসি | 1 | GB/T3452.1 |
9 | চেকিং সুইচ SZL-WL-A | পিসি | 1 | |
10 | ভ্রমণ সুইচ SZL-WL-B | পিসি | 1 | |
11 | ভ্রমণ সুইচ SZL-WL-E | পিসি | 1 | |
12 | ফিউজ টিউব 5×20 | পিসি | 10 | 10A |
13 | ফিউজ টিউব 5×20 | পিসি | 20 | 20A |
